施工の様子

割れやすい波板スレートを慎重に計測し開口部を作成

まずはベンチレーターを設置する位置を正確に決め、必要な寸法を細かく測ったうえで屋根に開口部を設けました。
今回の屋根材は経年した波板スレートのため、無理な力をかけると欠けやひび割れが広がるおそれがあります。そこで私たちは、専用工具で負荷を抑えながら正確に切り出すことを徹底しました。
開口の寸法が少しでもずれると、後から取り付けるベースや本体との納まりが悪くなり、固定不良や雨仕舞い不良を招いてしまいます。
そのため、切る作業そのものよりも、事前の墨出しと確認作業にしっかり時間をかけ、周囲の屋根材を傷めないよう慎重に進めています。

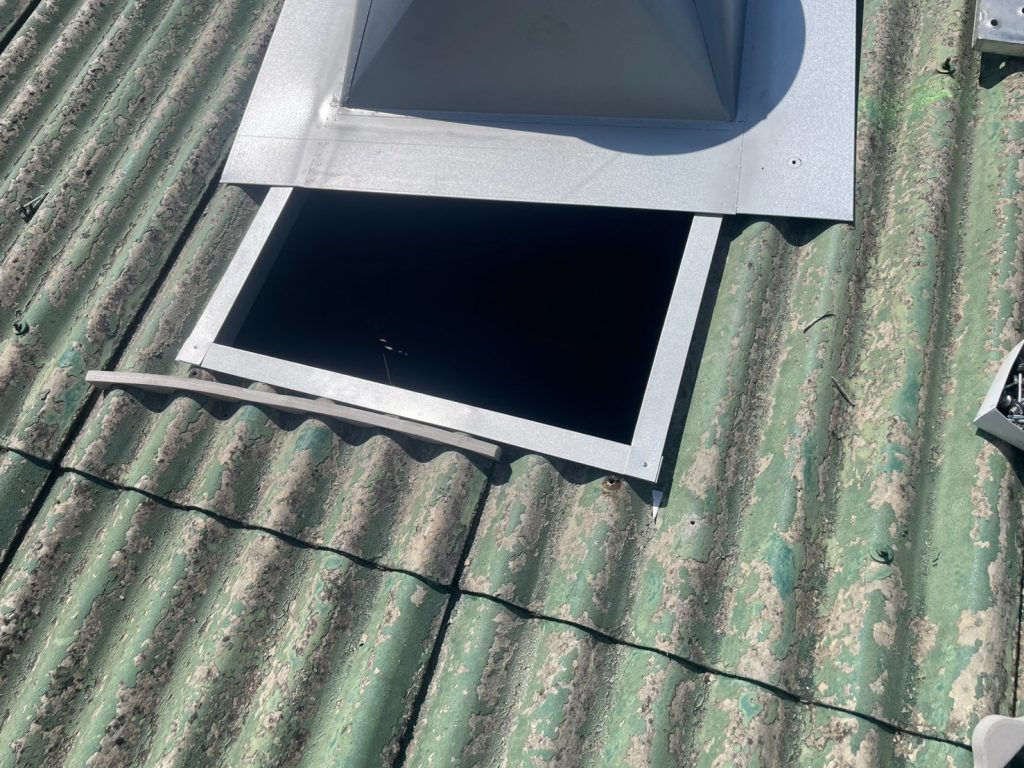

開口部まわりに補強枠を設けて設置の土台を安定化

開口部を設けた後は、そのまま本体を載せるのではなく、周囲にベースとなる補強枠を設置していきます。
ベンチレーターは風の影響も受ける設備ですので、屋根との接合部に十分な強度を持たせることが大切です。画像のように開口部のまわりへ金属製の枠を納めることで、本体荷重を安定して受けられる下地を作りました。
また、片流れ屋根では雨水が一方向へ流れるため、ベースの位置や向きも非常に重要です。
私たちは屋根勾配に合わせて納まりを確認しながら、本体固定と雨仕舞いの両方を意識して施工を進めました。見えなくなる部分だからこそ、後々の安心につながるよう丁寧に整えています。

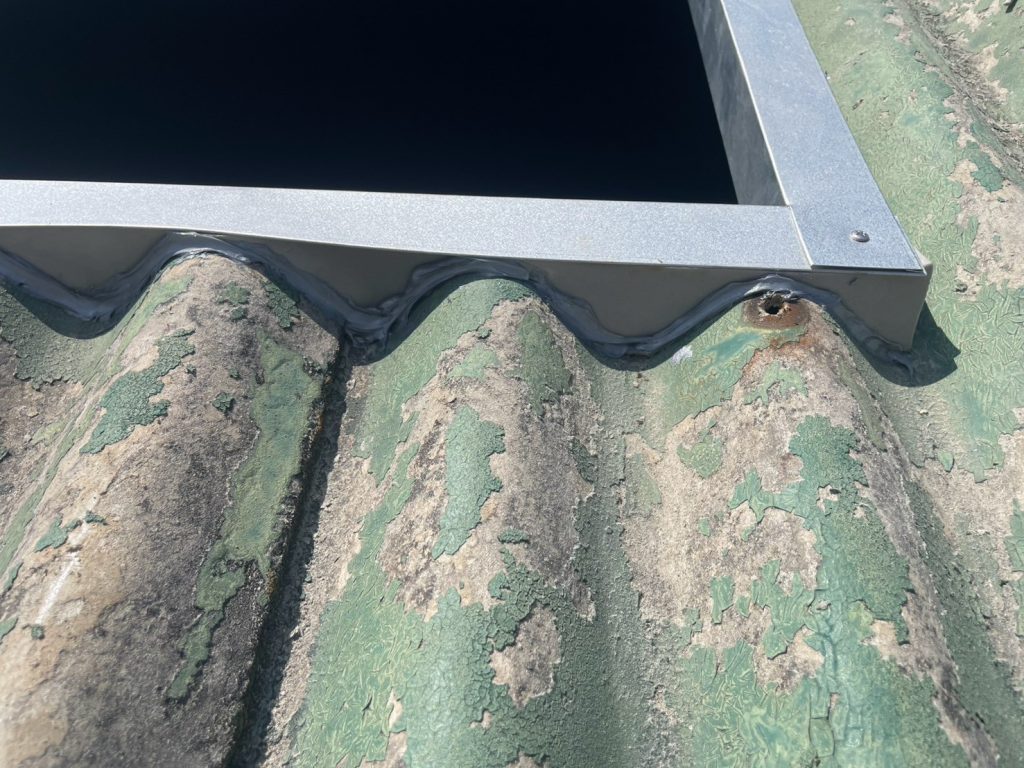

面戸の取り付けとシーリングで取り合い部の止水性を確保

補強枠の設置後は、波板スレート特有の凹凸に合わせて面戸を取り付け、屋根材との隙間をふさいでいきます。
波形に沿わないまま施工すると、そこから雨水や風の吹き込みが起こりやすくなるため、この工程は非常に重要です。
さらに面戸の周囲にはシーリング処理を施し、細かな隙間までしっかり止水しました。とくに開口部のまわりは、雨漏りリスクが集中しやすい部分です。
見た目以上に雨水の回り込みが起こりやすいため、単に部材を当てるだけでは不十分です。私たちは波板の山と谷に合わせて納まりを調整しながら、雨水の侵入経路を一つずつ減らすイメージで細部を仕上げました。

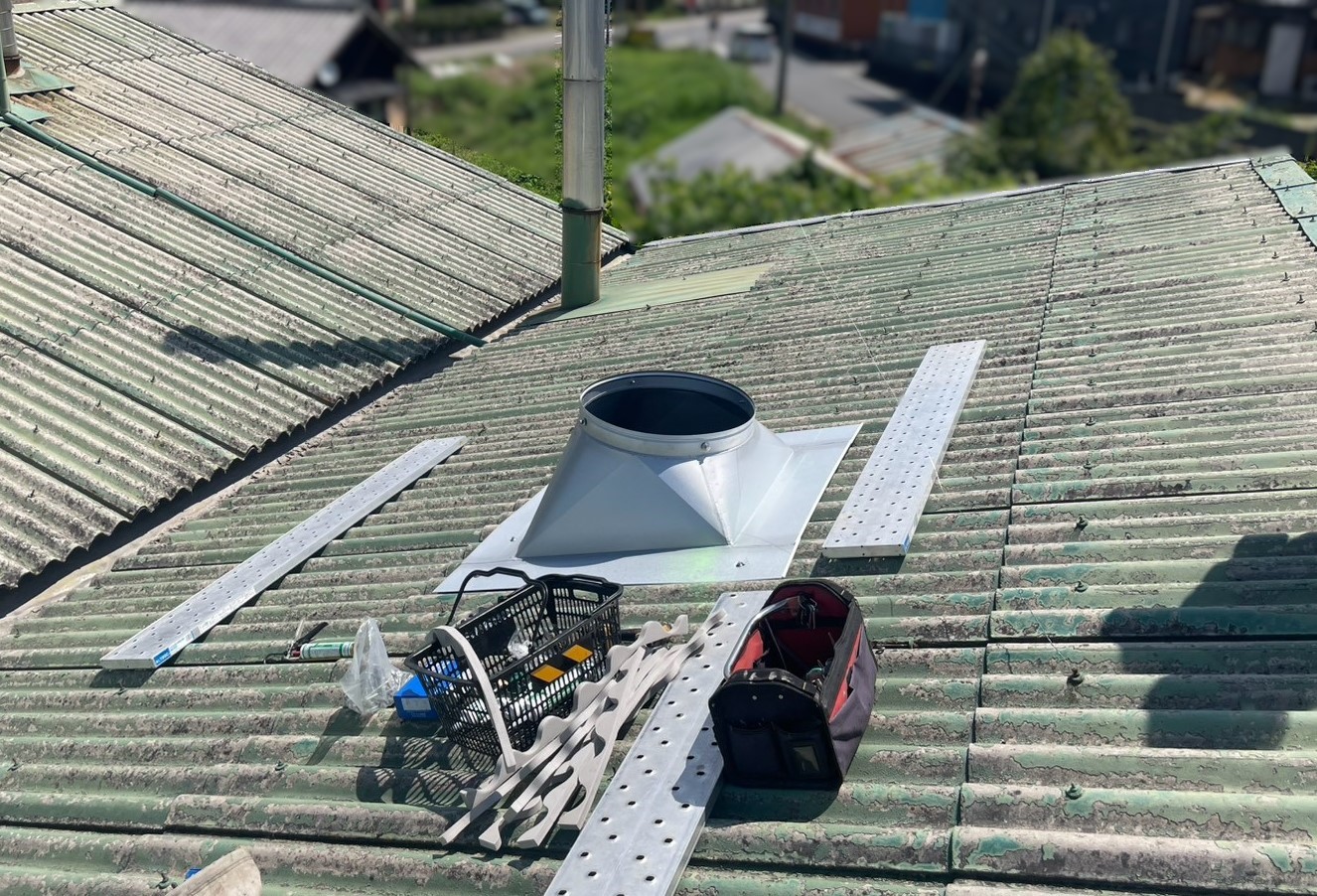

袴を取り付けてベンチレーター本体を受ける準備

次に行ったのが、『袴（はかま）』と呼ばれる金属製カバー部材の設置です。
『袴（はかま）』は屋根とベンチレーター本体の隙間を埋めながら固定性を高める役割を持ち、さらに屋根勾配に合わせた雨仕舞いにも欠かせない部材です。
今回のような片流れ屋根では、単純に本体を置くだけではきれいに納まらず、雨水の流れを乱す原因にもなります。そこで私たちは、開口部まわりのベースと屋根形状を見ながら袴の位置を微調整し、無理のない角度で納めました。
こうした下準備が整ってはじめて、本体を安定して設置できます。地味に見える工程ですが、ベンチレーターを長く安全に使うための重要な土台づくりです。

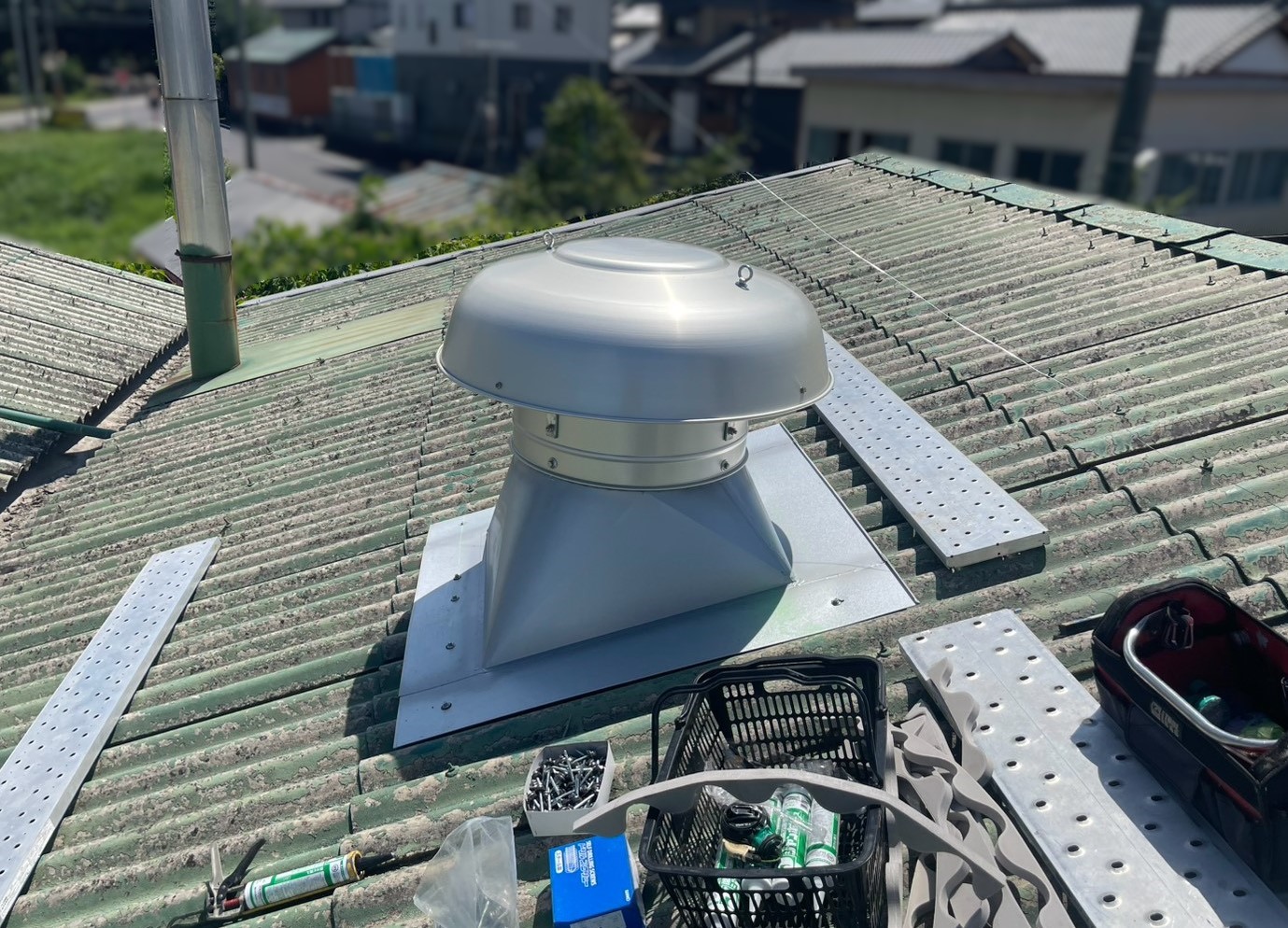

釣り上げた本体を慎重に据え付けて固定

準備が整ったら、いよいよベンチレーター本体を設置します。
本体はサイズもあり、持ち上げや位置合わせの際に無理をすると、せっかく整えたベースや屋根材を傷めてしまう可能性があります。そのため、釣り上げた本体を複数人で慎重に受け、土台との位置関係を確認しながら据え付けました。
設置後は固定状態を確認し、ぐらつきや隙間が出ていないかを丁寧に点検しています。
ベンチレーターは工場内の空気を外へ逃がし、熱気やこもりの軽減に役立つ設備ですが、その効果を十分に発揮するには正しい設置が欠かせません。見た目が納まっていても、固定や取り合いが甘ければ不具合につながるため、最後まで気を抜かずに仕上げていきます。

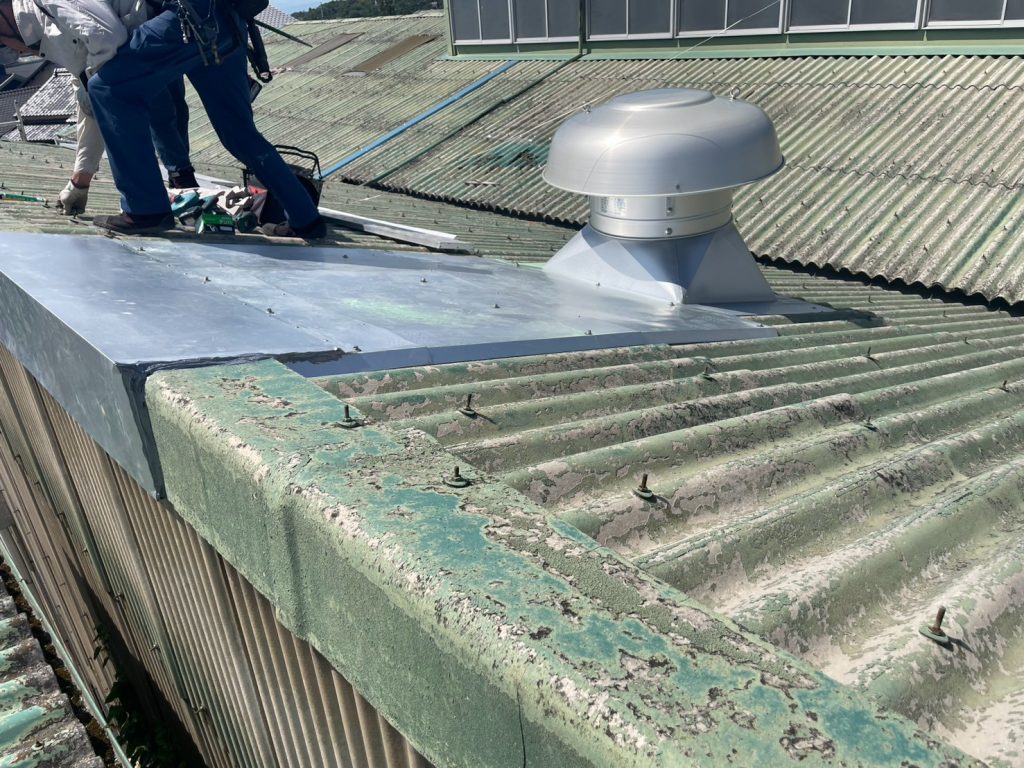

水上側へガルバリウム鋼板の板金を設置し雨水の流れを調整

本体設置後は、今回のような片流れ屋根に合わせて、水上側へ板金を取り付けました。
ベンチレーターの上側に当たるこの部分は、流れてきた雨水がぶつかりやすく、そのままだと周囲に水がたまりやすくなります。
そこでガルバリウム鋼板製の板金を広く納め、雨水をスムーズに流してベンチレーター付近に滞留させない施工を行いました。ガルバリウム鋼板は耐久性が高く、水はけにも優れているため、このような雨仕舞い部材として非常に相性が良い材料です。
最後に全体の固定状況、シーリングの状態、雨水の流れ方を確認し、ベンチレーター設置工事は無事完了しました！

まとめ

今回は多治見市の工場にて、波板スレートの片流れ屋根へベンチレーターを新設しました。
古いスレート屋根は開口時の割れや欠けに注意が必要で、さらに設置後は取り合い部からの雨漏りを防ぐため、補強枠・面戸・シーリング・袴・水上板金まで一つひとつの工程を丁寧に積み重ねることが大切です。
私たちは見える部分だけでなく、雨水の流れや下地の安定性まで確認しながら施工を進めています。
工場や倉庫の屋根は、暑さ対策や換気改善だけでなく、屋根材の傷みや雨仕舞いの状態も合わせて見直すことで、より安心して長く使える環境づくりにつながります。
