軒樋の取り付け方法

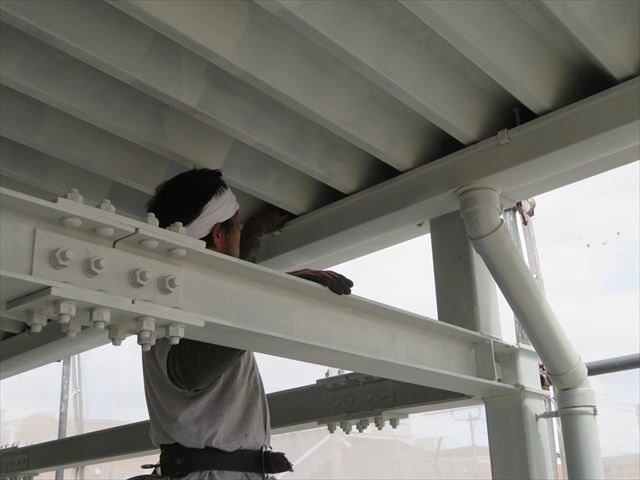

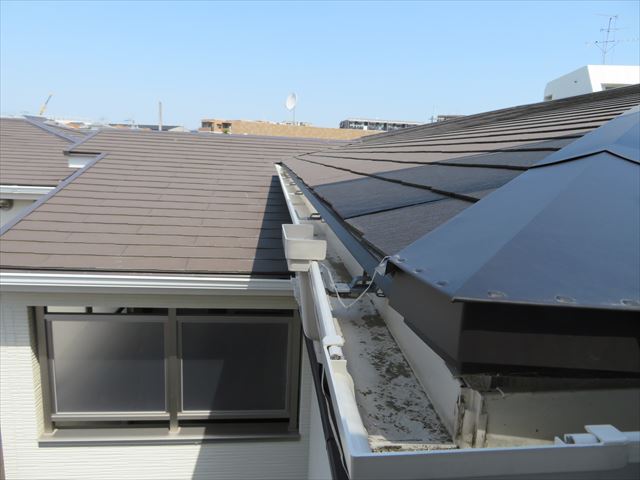

一般の住宅では軒樋は屋根の軒先の外側に設置されています。この折板屋根の軒樋は屋根の下に設置されています。折板屋根にボルトを貫通させて吊っている状態です。

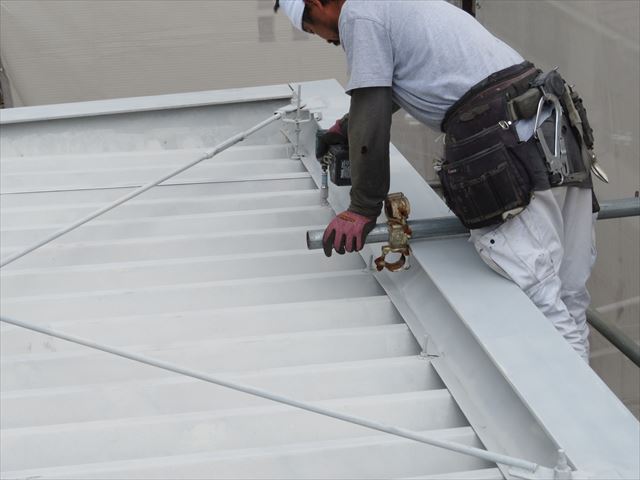

ボルトの上と下はナットで締め込まれて固定されています。上端にボルトが出ているこの吊り金具は９００ｍｍピッチで、雨どいを上から吊り下げている状態です。

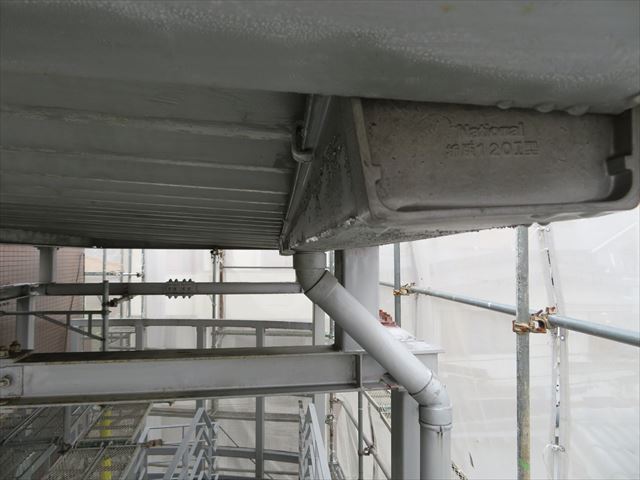

軒樋の水勾配は竪樋部分が最も低くなる

みなさまもご自宅の軒樋を少し離れた位置から見て下さい。竪樋のある位置に向かって、軒樋が微妙に傾斜していることに気づきます。

竪樋が１本の場合は、反対側が最も高く、竪樋が建物の両端に１本ずつ合計２本の場合は、軒樋の中央部分が最も高くなるように設置されています。

そして軒樋の水勾配は5/1000くらいが適正でしょう。水平方向に1000ｍｍ進んだら垂直方向に5ｍｍ下がる（上がる）のが5/1000です。

現状の軒樋の勾配は

最も高い位置になければならない軒樋の一番端が約10ｍｍも下がっています。

軒樋の一番端から竪樋までの距離は約6,300ｍｍありますので、5/1000を適用すると30mm下がらなければなりません。

今現状で10ｍｍ下がっていますので、合計で40mmも竪樋の位置を下げなければならない計算です。

竪樋の位置を下げてみる

軒樋が下がらない理由

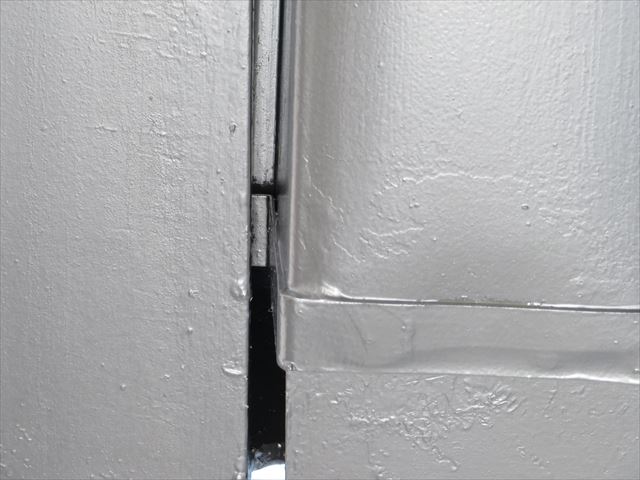

もう一度軒樋の設置構造と状態を観察してみました。理由が２つ見つかりました。１つ目は、軒樋の吊り金具の端がＨ型鋼の上に乗ってしまっていました。

そして２つ目は、竪樋は上から下まで位置が決まってしまっています。上から下までストレート配管の長さが決まっています。

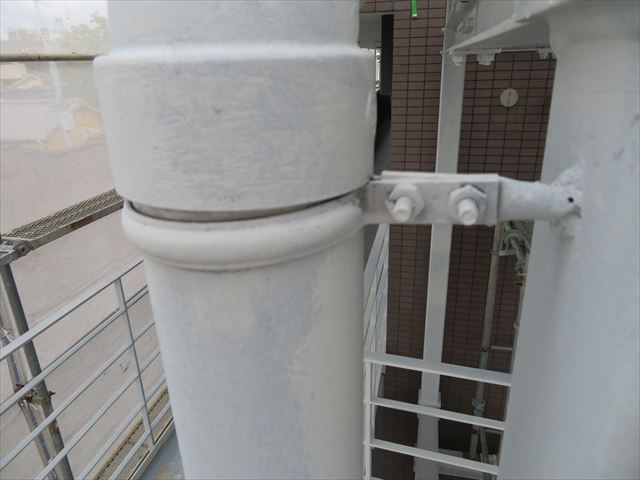

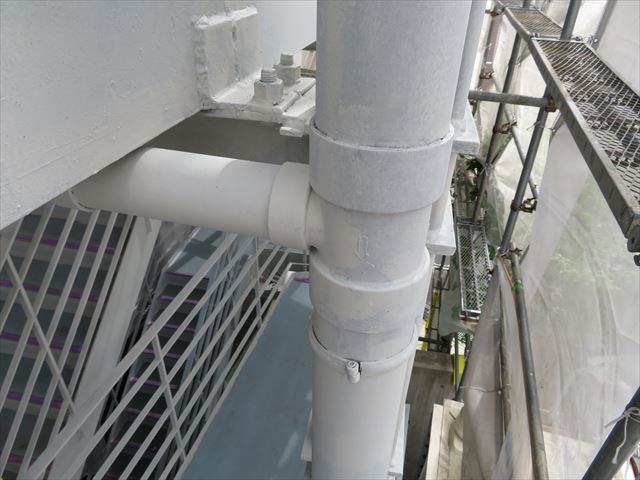

そしてチーズという分岐配管やデンデンで固定されていますので、そのままでは下がるはずがありません。

軒樋の重みをかけたり、無理に力任せに下げると、チーズを破損させてしまうのがオチです。

どうやって竪樋を下げるのか

以前のブログでもご紹介しましたように、竪樋を補修するとっておきの方法があります。切断と接続をしますので、無傷と言うわけではありませんが、そんな方法があったのかと唸ってしまう手法です。

思い切ってストレート配管を切断します。切り取ったストレート配管を100mm切り取って捨てます。そして上方には固定継ぎ手を設置し、下方には伸縮継ぎ手を設置します。

ミソは伸縮継ぎ手の存在です。長さが200mmありますが、一方は固定継ぎ手と同じ50mmですが、他方は150mmもあります。

ストレート配管を伸縮継ぎ手の中に目いっぱい差し込むと、切り取った部分にすっぽりと嵌ります。そしてこれを上下一杯に差し込んでも、ストレート配管のすそ部分は、伸縮継ぎ手の中に80mmも刺さっていますので、抜けてしまうことはあり得ません。

こうすることで竪樋の自由度を70mmも確保することができるようになりました。軒樋が40mm下がっても十分な調整代があります。

もうひとつの課題である軒樋の金具がＨ型鋼の上に乗っている点は、吊り金具のボルト軸を数ｍｍ移動させると干渉が解消する状態です。実際の作業はこれからですので、その結果はまた別にご紹介致します。
